Installation d’un modem Pro

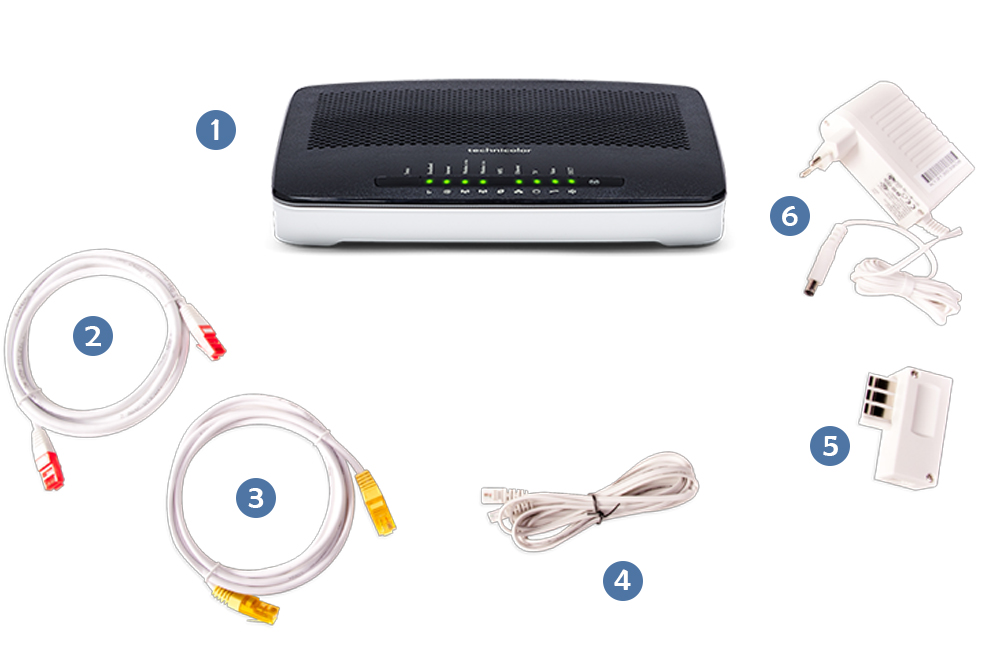

Contrôle des éléments :

contenu modem pro trustinfo

1 : Modem
2 : Câble RJ45
3 : Câble RJ11
4 : Filtre DSL
5 : Adaptateur secteur

La connectique :

présentation du modem

1 : Câble RJ11
2 : Câble RJ45
3 : Le filtre DSL
4 : L’adaptateur secteur

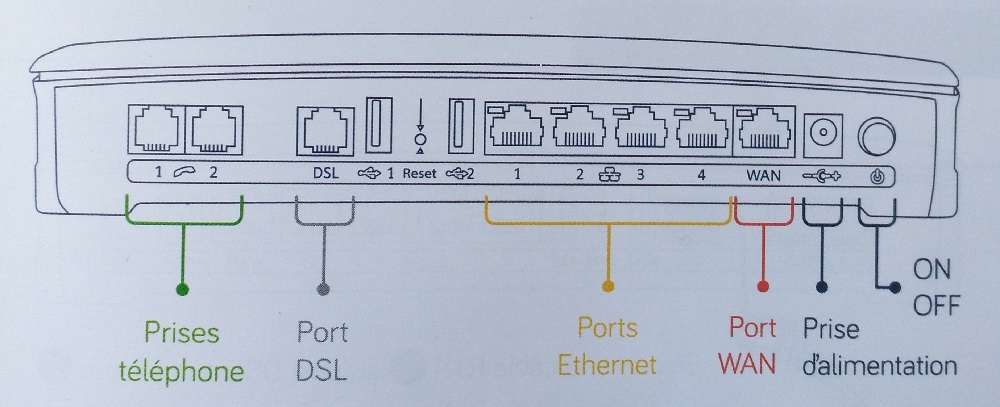

Le modem :

le modem

Raccord à votre installation :

connexion du modem

1/ Branchez le câble RJ11 au filtre DSL
2/ Branchez le filtre DSL à votre prise téléphonique murale

Vous pouvez également brancher votre câble RJ11 à une prise RJ11
Remarque : En dégroupage partiel, il est recommandé de placer un filtre ADSL sur chaque prise téléphonique de la ligne raccordée.

Raccord au modem :

Branchez le câble RJ11 au port DSL du modem.

Branchement du PC via câble réseau :

branchement du pc via câble réseau

Branchez une extrémité du câble RJ45 au port réseau de votre ordinateur.

Branchez ensuite l’autre extrémité du câble RJ45 à un des ports Ethernet du modem.

Remarque : Le câble RJ45 doit émettre un « clic » très net lorsqu’il est bien connecté.

WiFi :

clé wifi
Clé WiFi par défaut, en dessous du modem.

Mise en marche :

1/ Branchez l’adaptateur secteur à la prise d’alimentation du modem.
2/ Allumez le modem en pressant le bouton « marche/arrêt ». Patientez quelques minutes pour être connecté à Internet.

Comprendre l’affichage du modem :

Status : En mode de fonctionnement normal, seule cette diode est allumée fixe. Pour vérifier les statuts, il faut appuyer sur « Status ».

Broadband | Internet : La première diode indique que le modem est synchronisé. Internet peut fonctionner.

Wireless 2.4 Ghz | Wireless 5 Ghz : Les troisième et quatrième diodes indiquent que les fonctions sans fil WiFi du modem sont activées.

Ethernet : La sixième diode indique qu’un appareil est bien connecté au réseau sur le modem.

Activation de vos lignes :

Pour activer vos lignes et commander éventuellement des téléphones, contactez-nous !

Branchement d’un téléphone de type DECT sur le modem :

Branchez votre téléphone par son câble RJ11 ou en utilisant un adaptateur pour prise gigogne, sur le port « phone 1 » de votre modem.

Branchement d’un téléphone par port Ethernet :

Vous avez activé votre ligne téléphonique et commandé un téléphone chez TRUSTINFO ?
Branchez votre téléphone, par son câble RJ45 sur l’un des ports Ethernet de votre modem.
